Como Instalar Baterias LiFePO4 em Paralelo com Inversor Off-Grid: Passo a Passo Prático
Neste artigo, você vai aprender na prática o passo a passo da ligação de Baterias LiFePO4 em Paralelo, garantindo a comunicação perfeita entre elas e o seu inversor off-grid da Growatt.
Recebemos recentemente uma nova bateria da Felicity Solar, enviada pela MotoShop, nossa parceira. Já tínhamos um modelo semelhante em nosso laboratório, também de 48V, e decidimos montar esse conteúdo completo para mostrar todos os detalhes desse tipo de instalação — incluindo macetes importantes que muitas vezes passam despercebidos.
💡 Um esquema detalhado com todas as ligações está disponível no nosso blog. O link está na descrição do vídeo correspondente e também no comentário fixado.
⚡Diferenças entre os modelos das baterias

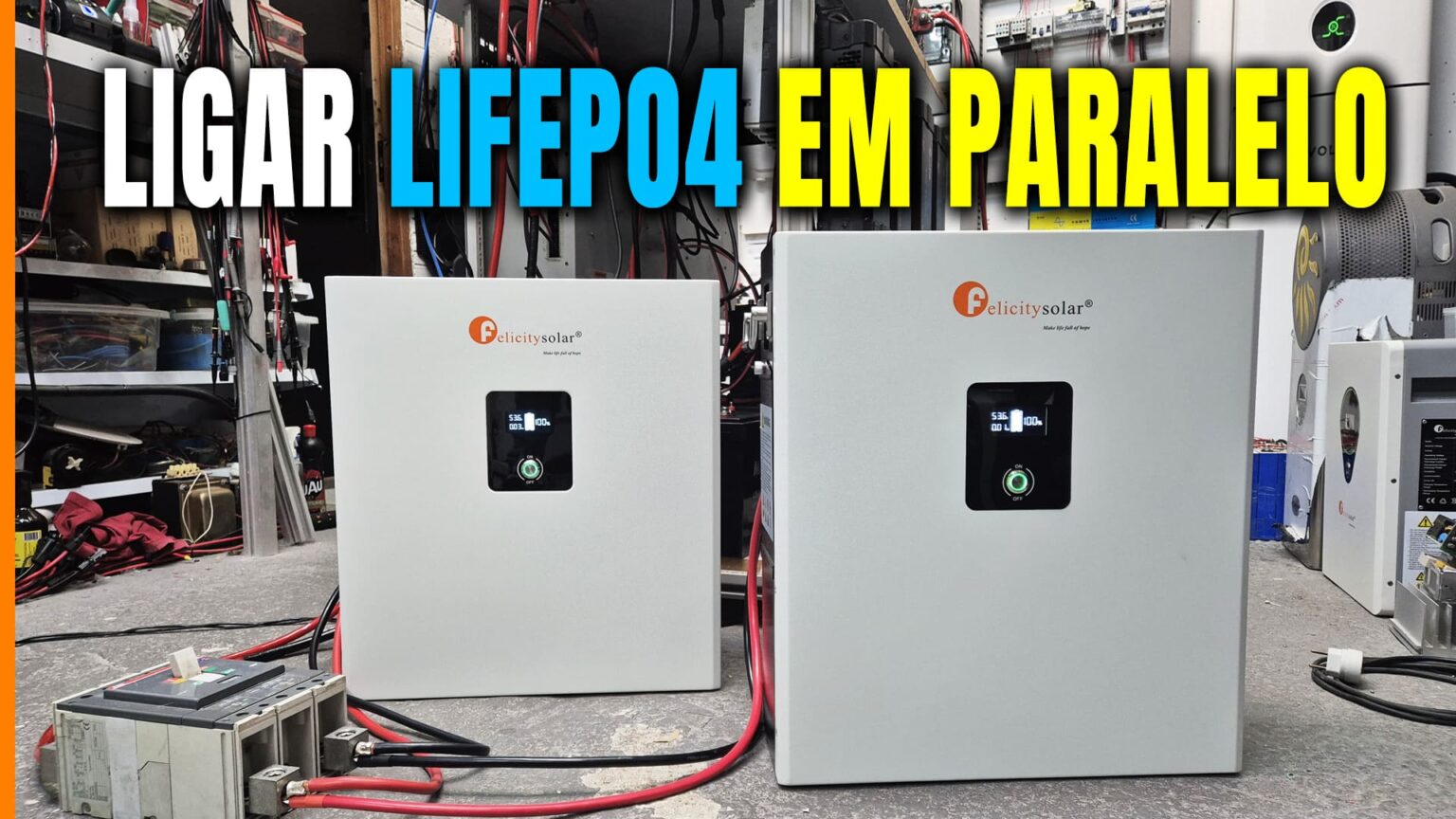

Ambas as baterias são de 48V, da Felicity Solar, mas com algumas diferenças físicas. A primeira é um pouco mais alta e possui alças externas, enquanto a segunda é mais baixa e tem alças internas embutidas na estrutura. As conexões também estão em posições diferentes, mas isso não interfere na funcionalidade.
Se você, assim como eu, é uma pessoa que preza pela simetria visual, pode achar a diferença estética um pouco incômoda. Mas, no nosso caso, o foco é entender o comportamento e a compatibilidade técnica entre elas.
🔍 Verificando a compatibilidade do firmware
Antes de iniciar a conexão das Baterias LiFePO4 em Paralelo, é fundamental verificar se ambas possuem o mesmo firmware. Isso garante que a comunicação entre elas será possível e estável.
No nosso teste, confirmamos que ambas possuíam o mesmo firmware, identificado como 52260002.
⚠️ Cuidado com o nível de carga das baterias
Um dos maiores erros ao conectar Baterias LiFePO4 em Paralelo é misturar uma bateria nova, com carga parcial (geralmente entre 35% e 45%), com outra já em uso e carregada a 100%. Essa diferença de carga pode causar um fluxo de corrente elevado de uma bateria para outra, o que pode danificá-las.
Por isso, é essencial que ambas estejam com o mesmo nível de carga, preferencialmente próximo de 100%, antes de realizar a ligação em paralelo.
🔌 Carregando a nova bateria
Usamos um inversor da Growatt para carregar a nova bateria até que ela atingisse 99% de carga, igualando-a à outra. Após isso, configuramos os DIP switches para permitir a comunicação entre as baterias e com o inversor.
🎛️ Configuração dos DIP Switches
As baterias da Felicity Solar possuem DIP switches na parte inferior, que devem ser configurados corretamente para definir o ID da bateria:
- Bateria 1 (Master): DIP Switch 1 ligado (ON), os demais desligados (OFF).
- Bateria 2 (Slave): DIP Switch 2 ligado, DIP 5 também ligado (resistor de terminação), os demais OFF.
O DIP 5 deve estar sempre ligado na última bateria da cadeia, para garantir a terminação correta da rede de comunicação.
Caso utilize mais de duas baterias ou inversores em split-phase, a configuração pode variar. Por isso, consulte sempre o manual do fabricante — mesmo que esteja em inglês. Ferramentas como o Google Tradutor podem ajudar bastante nesse processo.
🔗 Ligação das baterias ao barramento
Para a ligação elétrica:
- O positivo de ambas as baterias vai para o barramento positivo (ou disjuntor geral).
- O negativo de ambas as baterias vai para o barramento negativo.
- Do barramento, saem os cabos de potência para o inversor.
- O cabo de comunicação (Link) deve ligar uma porta de uma bateria à outra, e outra porta ao inversor.
Usamos cabos de 35mm² entre as baterias e de 50mm² entre o disjuntor geral e o inversor.
🔁 Comunicação e funcionamento em paralelo
Após realizar todas as conexões, ligamos o sistema:
- Ao ligar a bateria Master, a bateria Slave também é acionada automaticamente — isso indica que há comunicação entre elas.
- O inversor da Growatt reconheceu ambas e iniciou o carregamento equilibrado.
- Cada bateria passou a receber apenas a corrente necessária, controlada pela bateria Master e repassada ao inversor.
Mesmo que uma bateria estivesse com 99% e outra também, o controle fino de corrente evita sobrecargas e garante o balanceamento adequado.
🪛 Esquema de Ligação: Baterias LiFePO4 em Paralelo
✅ Conclusão
A instalação em paralelo de Baterias LiFePO4 em Paralelo é simples, mas requer atenção a detalhes técnicos cruciais, como:
- Igualar os níveis de carga antes da ligação
- Verificar a compatibilidade de firmware
- Configurar corretamente os DIP switches
- Usar cabeamento adequado
- Garantir a comunicação via cabo Link
Esse procedimento é válido para baterias da Felicity Solar, tanto de 48V quanto 24V e 12V. E, com pequenos ajustes, também pode ser aplicado a outras marcas — sempre respeitando as instruções dos manuais.
📘 Um esquema completo com todas essas ligações está disponível no nosso blog. Acesse pelo link na descrição!
Se tiver dúvidas, deixe seu comentário. Estamos sempre por aqui para ajudar!
