Mini KIT Energia Solar OFFGRID: Aprenda Ligar na PRÁTICA

Aprenda Ligar na PRÁTICA Mini KIT Energia Solar OFFGRID

Mini KIT Energia Solar OFFGRID: Aprenda Ligar na PRÁTICA

Tempo de leitura: 4 minutos

Aprenda Ligar na PRÁTICA Mini KIT Energia Solar OFFGRID é uma aula que vai ensinar de forma prática, didática e objetiva como fazer todas as ligações deste Mini Kit Energia Solar.

É de extrema importância você aprender como fazer todas as ligações do Mini Kit Energia Solar OffGrid Simples, pois aprendendo com esta aula, você será capaz de ligar outros Kits mais complexos.

Nesta aula, além de mostrar como ligar este min kit solar, vou falar da importância da utilização de fusíveis na instalação.

Será mostrado na tela do o esquema passo a passo junto com a ligação na prática em bancada.

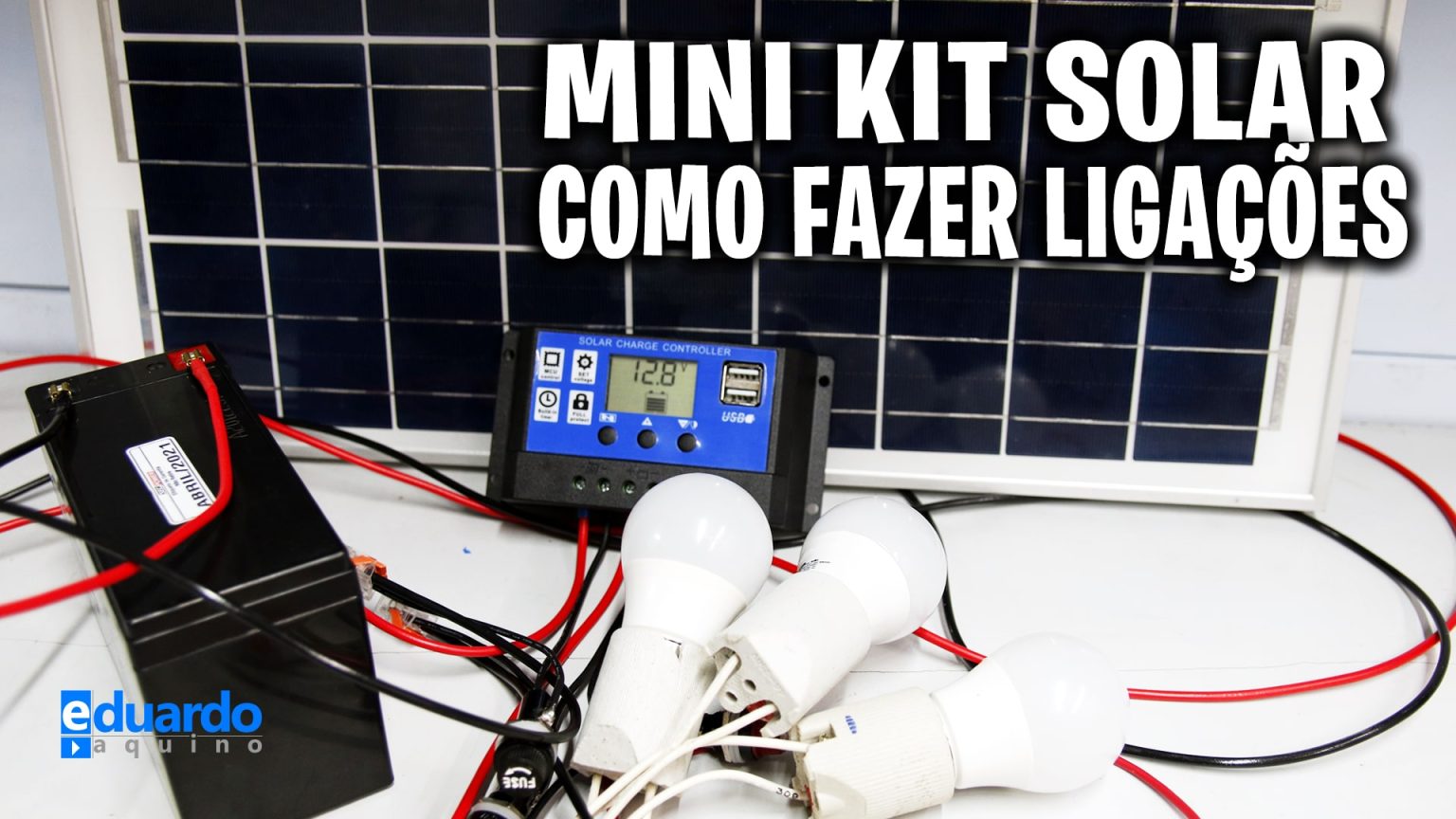

Veja abaixo, a aula na Prática ensinando a ligar o Mini KIT Energia Solar OFFGRID.



Para facilitar e ajudar você nas ligações do Mini KIT Energia Solar OFFGRID, e não errar, abaixo segue a sequência de imagens utilizadas na aula em vídeo.

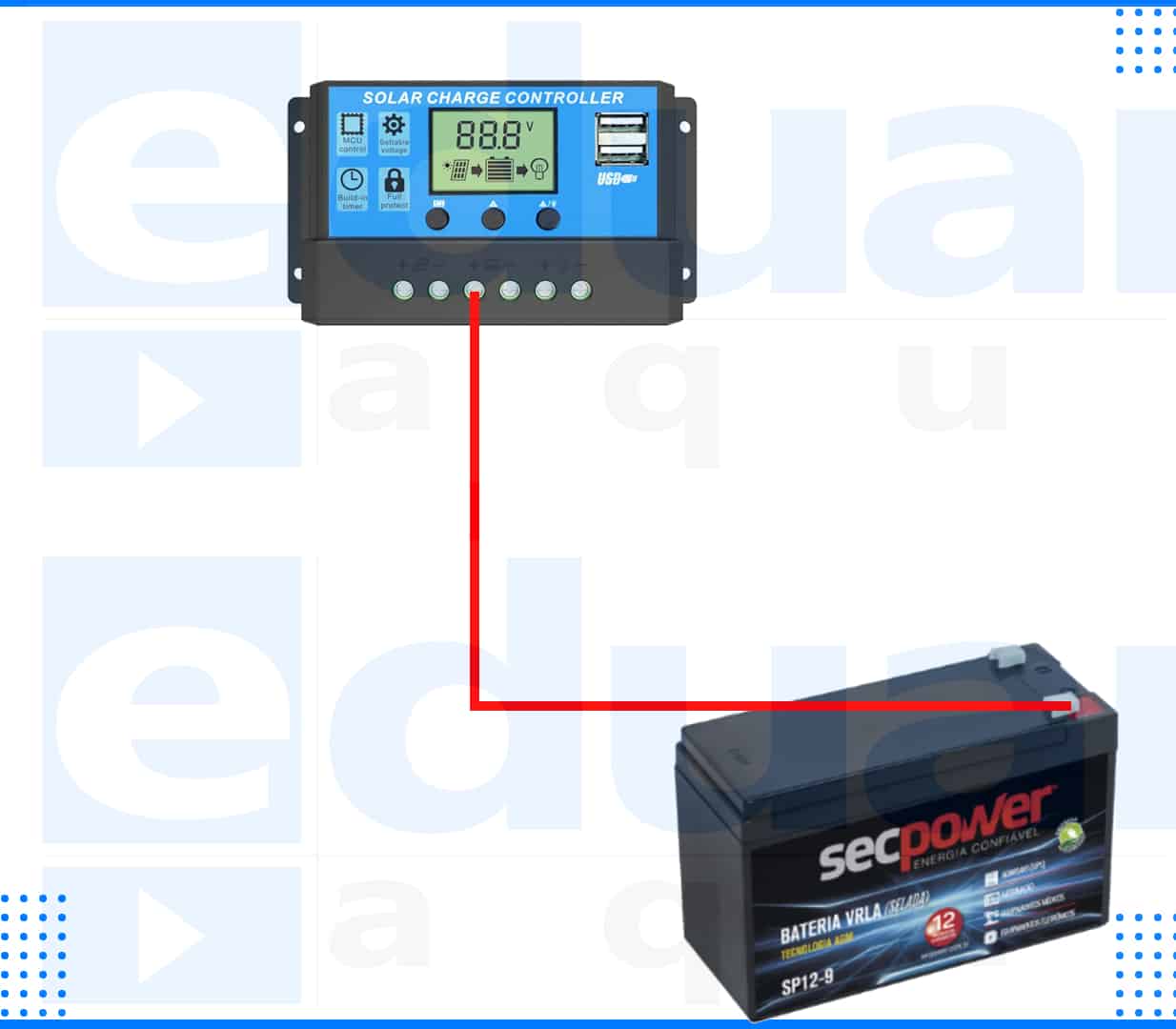

Primeira ligação: Deverá ser ligado o positivo da bateria ao positivo do controlador de carga pwm de 10A.

Mini KIT Energia Solar OFFGRID

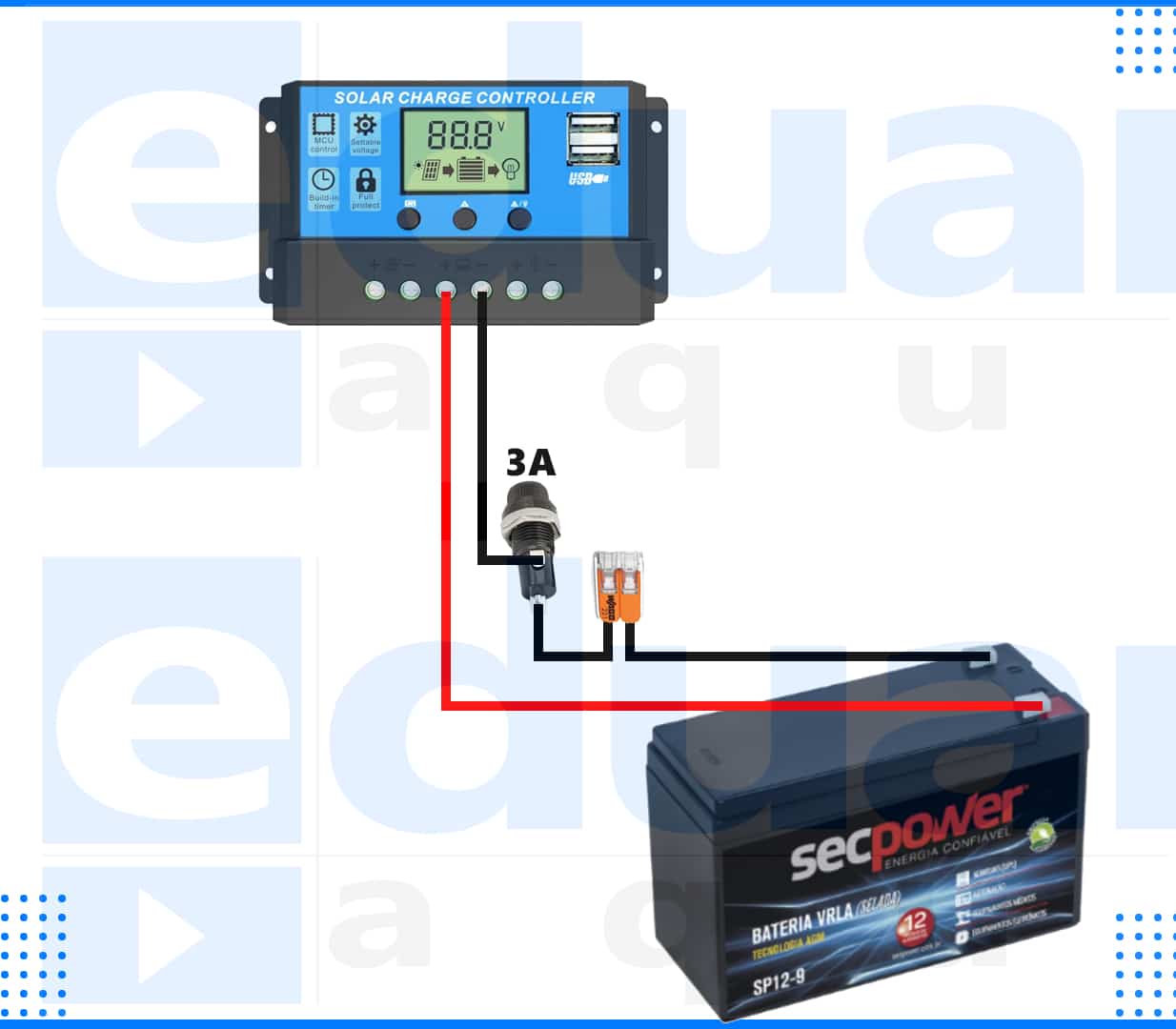

Já na segunda ligação, deverá passar o negativo que sai do controlador de carga pwm pelo porta fusível e o fusível de 3A, e a saída do porta fusível deverá ser ligada ao negativo da bateria como na imagem abaixo.

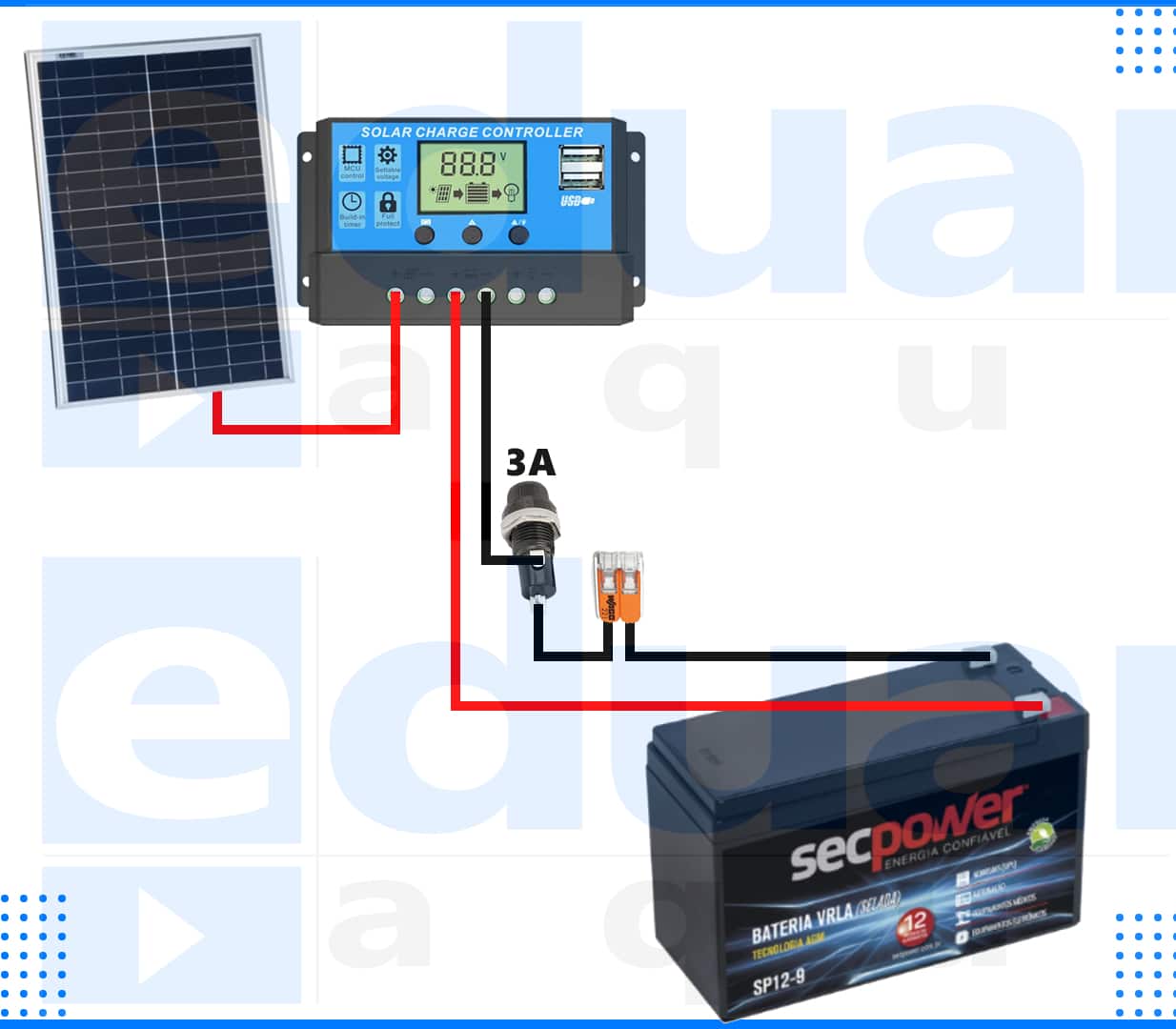

Dando sequência as ligações, agora você deverá ligar o fio positivo da placa solar na entrada de placa positiva do controlador de carga.

Mini KIT Energia Solar OFFGRID

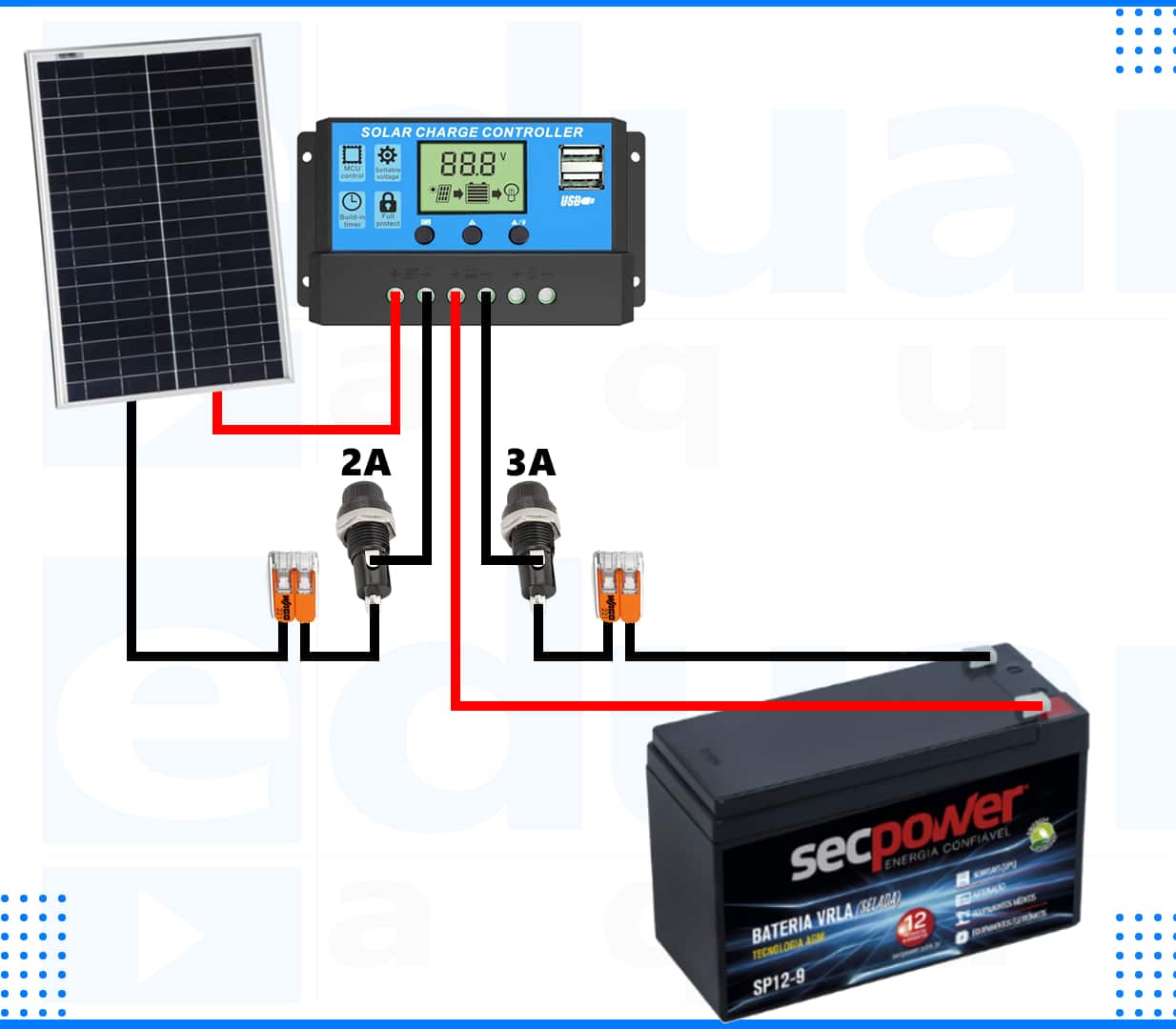

O negativo da placa solar deverá passar pelo porta fusível com fusível de 2A, e em seguida deverá ser ligado a entrada negativa da placa solar do controlador de carga PWM.

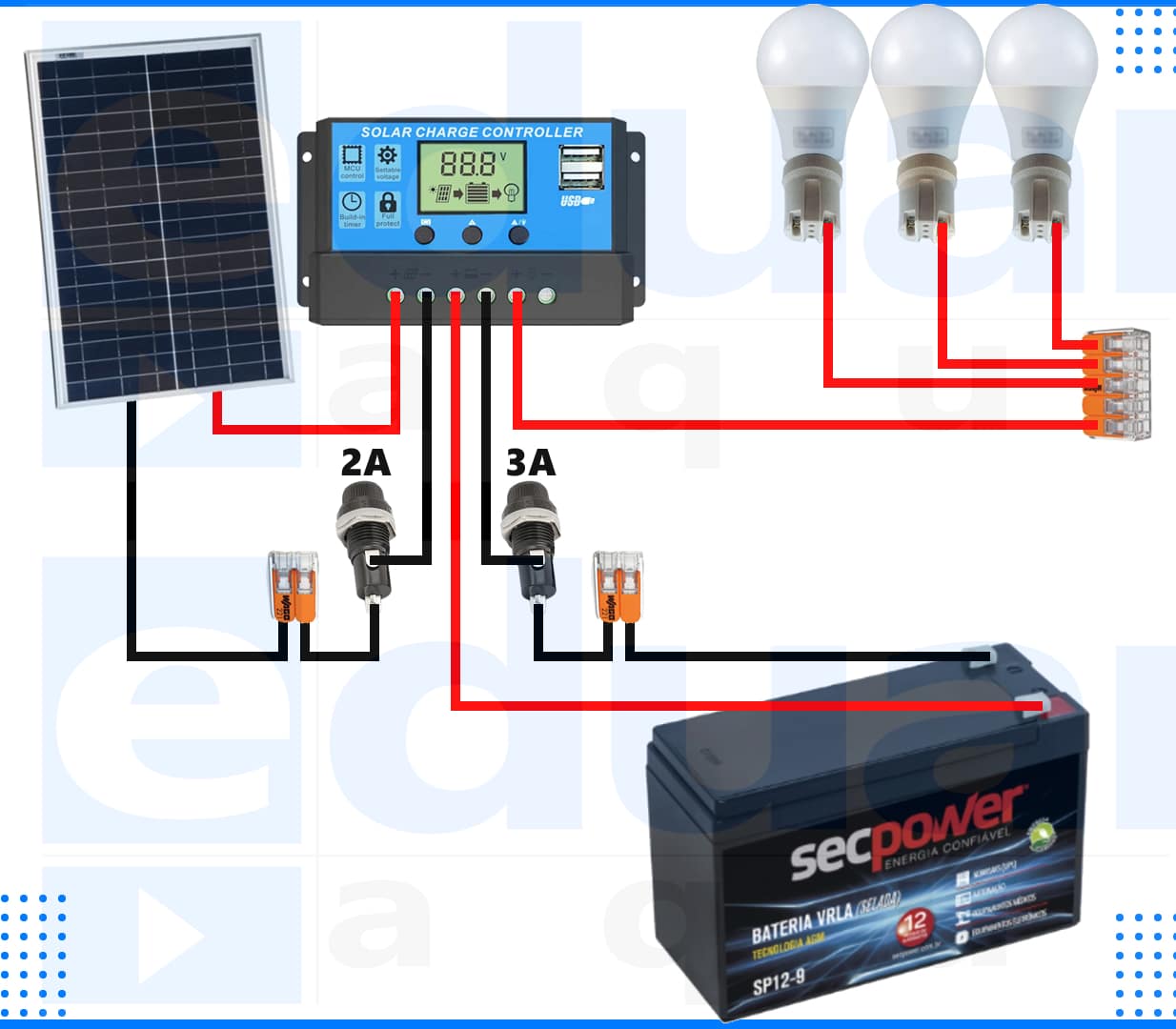

Agora, vamos fazer a ligação do positivo da saída load, para isto pegamos um fio vermelho e ligamos  ao conector tipo wago, e todos os positivos dos bocais das lâmpadas também a este conector de 5 vias.

Mini KIT Energia Solar OFFGRID

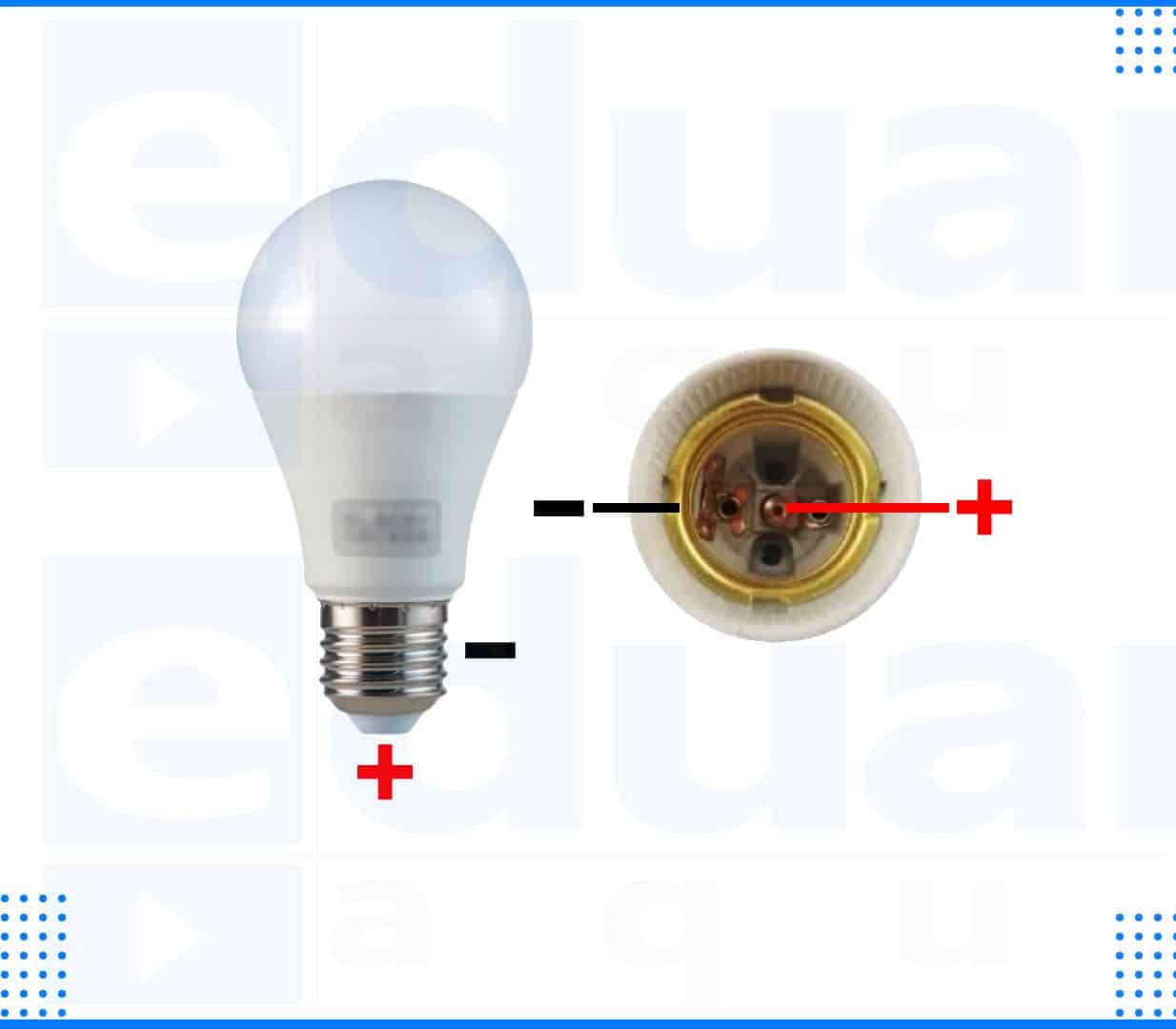

É muito importante se atentar a polaridade das lâmpadas, e para ajudar você a fazer as ligações sem erro, preparei a imagem abaixo.

Agora para finalizar, basta ligar a saída load negativa do controlador PWM ao porta fusível com fusível de 3A, e a saída do porta fusível deverá ser conectada a uma das entradas do conector tipo wago de 5 vias.

Deverá ligar também todos os negativos dos bocais das lâmpadas ao conector conforme imagem abaixo.

Mini KIT Energia Solar OFFGRID

Após esta última ligação, seu mini kit de energia solar off grid já está pronto para ser utilizado

Claro, desde que você tenha feito a instalação de forma adequada e com a placa fotovoltaica na parte de fora da sua casa.

Acredito que você também vai gostar de ver o vídeo do review completo deste kit no vídeo abaixo.



Espero que tenha gostado desta aula, e não se esqueça de deixar seu comentário por aqui e no YouTube.
