Esquema Painel Solar Paralelo 12Vcc

Painel Solar, aprenda como ligar de forma Fácil

Tempo de leitura: 5 minutos

Como ligar painel solar em série e em paralelo de forma fácil, simples e pratica. Neste artigo você vai aprender de uma vez por todas como ligar painel solar.

É muito importante que você aprenda como fazer a ligação de uma placa solar de forma correta, isto irá ajudar seu sistema funcionar de forma certa e sem perdas na geração solar.

Promoção Curso Energia Solar - Eduardo AquinoPainel solar fotovoltaico ou placa solar são alguns dos nomes dados aos módulos fotovoltaicos. Neste artigo você vai aprender de uma vez por todas como ligar seus painéis solares de forma muito fácil, simples e prática.

Abaixo você vai encontrar algumas imagens com ilustrações muito simples de como fazer esta ligação, bem como um vídeo explicando de forma bastante simplificada para que você consiga entender as variações possíveis de ligações de sistemas solares off grid.

Abaixo a forma mais simples para ligar Painel Solar

Painel Solar de Forma Simples

Painel Solar de Forma Simples

Acima você vê uma ligação muito simples de um painel solar, um controlador de carga, uma bateria e um inversor. Essa é a ligação mais simples de se fazer, mas você fica muito limitado à potência que o painel pode te fornecer.

No caso acima, 150 watts, o que é suficiente para alimentar algumas lâmpadas de led, e um ou dois ventiladores por poucas horas, o que já ajuda no final do mês na conta de energia.

Veja a ligação acima em um vídeo bem simples e rápido

Ligação em Paralelo de Painel e Bateria, assim terá mais autonomia

Esquema Painel Solar Paralelo 12Vcc

Esquema Painel Solar Paralelo 12Vcc

Já na ligação acima, ligamos 4 painéis solares em paralelo, um controlador de carga, duas baterias também em paralelo, e um inversor. Essa é uma ligação um pouco mais complicada de se fazer, mas você terá como benefício:

A soma de potência dos 4 painéis solares, no caso acima 150 watts x 4, teremos 600 watts de potência total, e duas baterias de 115 A/h em paralelo, somando 230 A/h, o que é suficiente para alimentar várias lâmpadas de LED ou fluorescentes.

Além disso, uns dois ou três ventiladores, uma TV de no máximo 21″ mais o aparelho da TV por Assinatura, e um computador por poucas horas, o que também ajuda muito no final do mês com a economia na conta de energia.

Promoção Curso Energia Solar - Eduardo Aquino

Veja a ligação acima em um vídeo bem simples e rápido

Veja abaixo como é feito a Ligação em Série de Painéis Solares

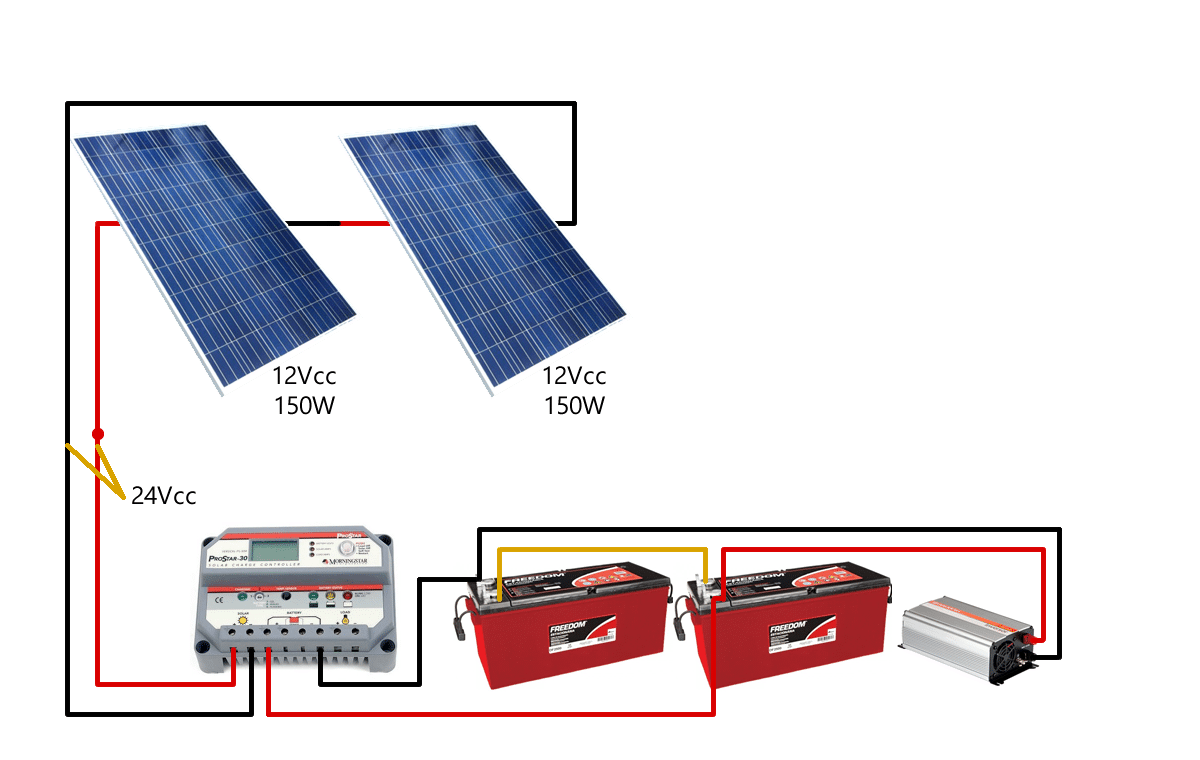

Esquema PaineisSolares em Série 24Vcc

Esquema Painéis Solares em Série 24Vcc

Acima temos um sistema com painéis solares ligados em série. Essa ligação é feita quando você tem um inversor de 24 volts, e comprou um painel que não forneça a tensão que seu inversor precise, tendo em vista que os fabricantes geralmente expressam as tensões nominais em circuito aberto dos painéis, e isso muitas vezes confunde bastante quem está iniciando na energia solar.

Nesse caso é necessário ligar em série os painéis e as baterias caso não tenha uma bateria de 24 volts, até por que é mais difícil encontrar baterias em 24 volts, e quando encontramos, costuma ser bem mais caro.

Veja a ligação acima em um vídeo bem simples e rápido

Agora uma Ligação em Série e Paralelo junto

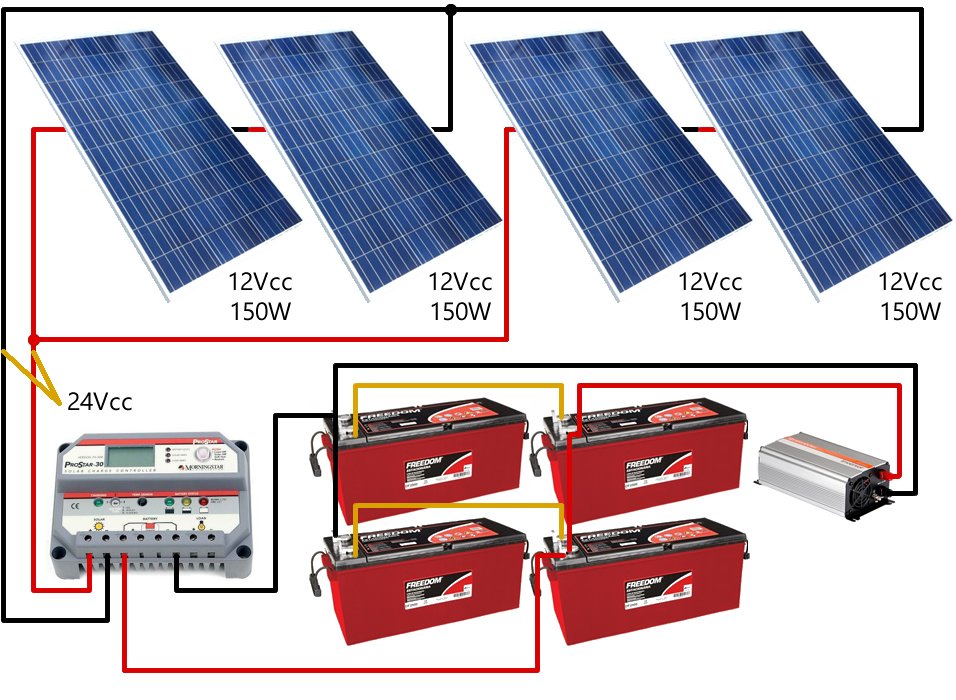

Esquema Paineis Solares em Série Paralelo 24Vcc

Esquema Painéis Solares em Série Paralelo 24Vcc

Por último, temos uma ligação de painéis solares em série e em paralelo, onde ligamos dois painéis em série somando suas tensões (no caso, 12 volts + 12 volts, onde temos 24 volts), porém manteremos sua potência.

Ligamos mais dois painéis da mesma forma em série, estes últimos dois painéis que foram ligados em série, ligamos em paralelo aos outros dois conforme imagem acima, ou seja, positivo com positivo e negativo com negativo.

Para ficar mais simples de entender, basta encarar cada dois painéis como sendo um único painel de 24 volts, e quando ligarmos eles em paralelo manteremos os 24 volts, e somaremos a potência, no caso 150 watts + 150 watts, onde teremos 300 watts em 24 volts, tendo assim uma ligação série/paralelo juntas no mesmo circuito.

Nessa configuração adicionamos também mais duas baterias, que foram ligadas em série, e depois ligadas em paralelo às outras duas, assim mantendo novamente os 24 volts, e somando a corrente total das duas, que seria de 115 A/h + 115 A/h, tendo assim 230 A/h.

Nessa configuração, dependendo da potência do seu inversor, será possível alimentar muito mais equipamentos em sua residência. Dá para chegar até uma média de 50% a 60% de redução no valor da sua conta de energia elétrica.

Veja a ligação acima em um vídeo bem simples e rápido

Conclusão

Acima você aprendeu várias possíveis ligações dos seus painéis solares, tudo de forma simples e didática, agora basta colocar aplicar. Caso tenha alguma dúvida, é muito simples, deixe um comentário abaixo que estaremos a disposição para lhe ajudar da melhor forma possível.

Promoção Curso Energia Solar - Eduardo Aquino

#EnergiaSolar
#CursoEnergiaSolar
#EduardoAquino

CURSOS

▶ Faça já o Curso de Energia Solar: http://bit.ly/Curso-Energia-Solar-EduardoAquino

▶ Adquira o seu Projeto Inversor Senoidal neste link: http://bit.ly/Projeto-InversorSenoidal-Avançado

———————————–

Contato Comercial:
[email protected]

Acessem também:

Instagram: http://bit.ly/Instagram-Eduardo-Aquino
Twitter: https://goo.gl/rRJq8Z
Página no Facebook: https://goo.gl/GGhfqC

Redação e Tradução: Lucas Aquino
[email protected]

Energia Solar é uma forma limpa de energia que ajuda o meio ambiente e o planeta, adote esta ideia.



Comentários: 53

  1. […] Painel Solar Mono-Perc, parte dessa radiação que foi perdida na célula padrão é recuperada, isto graças a […]

  2. FRANCISCO MARTINS VERAS disse:

    teno 2 placas uma de 150 e outra 330 .qual a melhor maneiro para se ligar esta 2 placa em série ou em paralelo. e 2 batarias qual a maneira melhor para ligar as duas com as placas?

  3. Bruno Araujo disse:

    Boa tarde Eduardo, tudo bem? Parabéns pelo conteúdo. Veja se pode me ajudar. Queria fazer um sistema simples de Placa Solar -> Controlador -> Inversor. Ou seja, sem o uso da bateria. Meu intuito é só usar de dia, pra carregar a bateria da minha furadeira. Usarei tipo 2 vezes por semana somente. Sei que não é o recomendado, mas eu preciso de bateria? Ou dá pra ligar direto no inversor? Obrigado! 🙂

    • Boa tarde tudo bem? Que ótimo que gosta do material do canal e aqui do site. Sim tem que ter bateria, pois o controlador de carga não funciona sem bateria, nem o inversor.

      Vai precisar nem que for de uma bateria pequena de uns 18Ah para manter o inversor funcionando.

  4. Geovane disse:

    tenho dois paineis de 90w ligados em 24v eles consegue carregar duas baterias de 115 amperes

  5. Gilmar Araújo disse:

    Eu tenho dois painéis de 260w e um controlador mppt tracer de 30a e um inversor 24v de 3000w senoidal puro e duas bateria de 250ah .. queria saber qual melhor forma de ligar meus paineis em série ou paralelo … Pois ouvi falar q em série ele vai render mais pq o tracer transforma a voltagem q passa em amperes … Gostaria de uma opinião sobre meu sistema em 24v

    • Bom dia tudo bem? Justamente em série vai te dar maior rendimento, inclusive tenho aulas aqui no site e no canal no YouTube que falo justamente sobre isto.

      Só uma questão, nenhum controlador de carga transforma tensão em corrente, isto não existe, o que faz com que a corrente de saída seja maior que a de entrada é pura Lei de Ohm, pois na entrada a tensão é maior logo corrente menor, e na saída tensão menos, logo corrente maior.

      A vantagem de ligar em série é que sempre terá tensão na entrada maior do que na saída, e isto irá manter sempre uma tensão ideal na saída mesmo com variação de irradiação, a corrente pode variar, mas ainda assim terá tensão para continuar carregando as baterias.

  6. Daniel Ávila Roza disse:

    Eduardo boa noite gostaria de saber qual é mais produtivo dois painéis de 150ou 1 painel de 320w?no caso se tenho 3 paineis de 320 ou 3 de 150 qual a melhor forma de ligar paralelo ou serie?

    • Boa noite tudo bem Daniel?

      A questão não é qual é mais produtivo, e sim qual é mais adequado para o projeto.

      Aqui no site e no canal do YouTube tem várias aulas que vai te explicar em detalhes, e tenho aulas ensinando sobre os módulos fotovoltaicos em geral.

      A escolha dos módulos depende da tensão de trabalho do banco de baterias e de outros fatores também, como que tipo de controlador irá utilziar.

      No curso online também aprende a fazer o dimensionamento de forma ideal para sua necessidade.

  7. Silvio Barbosa da Silva Silva disse:

    Boa Tarde Eduardo nos temos 10 Painéis solar de 320W e o nosso inversor e de 24V 3000W sao 2 inversor
    e 1s controlador de carga de 60A MPPT e um de 40A PWM
    vamos ligar 8 Placa de 320W neste controlador de 60A no inversor de 24V 3000W

    • Silvio Barbosa da Silva Silva disse:

      Boa Noite Eduardo tem como vc enviar um esquema para nos ligar este Painel solar de 320W saida 24V o nosso inversor é de 3000W entrada 24V saida 220V e temos dois controlador de carga 40A PWM e um 60AMPPT
      Muito Obrigado fico no aguardo

    • Bom dia tudo bem?

      Esta tudo bem explicado neste artigo e nas aulas em vídeo. Não mando esquemas nem passo listas de materiais, se o material que tem de forma gratuita aqui no site e no YouTube não foram suficientes, ai tem que se matricular no curso online, e mesmo assim não passo esquema de ligação, ensino como fazer e dou suporte para tirar dúvidas referente ao material de estudo.

      Pode se matricular neste link: http://bit.ly/Curso-Energia-Solar-EduardoAquino

  8. joel santos disse:

    tenho uma chocadeira que a potencia maxima e 140w, e 110volts, como faço para ela funcionar na energia solar

  9. Leal disse:

    Olá boa tarde.tenho uma autocaravana e tenho uma segunda bataria que é carregada quando o metor está a trabalhar e um inverçor,e comprei um painel solar ,como posso fazer a intalaçao de corrente? Ligar sómente a segunda bataria o á bataria do carro?obrigada pela informação.
    Cumprimentos

  10. Arthur Anselmo disse:

    Boa tarde! Primeiramente, parabéns pelo conteúdo.
    Tenho aqui em casa um freezer que é ligado em dois painéis solares de 255 W conectados em série a duas baterias estacionárias de 12 V (com controlador). Teoricamente isto deveria me garantir dois dias sem sol, porém, o freezer está se desligando durante a noite. Não sei o que está acontecendo, talvez seja a bateria, mas não sei testá-las. Você tem alguma sugestão do que pode ser ???
    Agradeço a atenção.

    • Boa noite, tudo bem?

      Olha faltou informar a capacidade em Ah das baterias, mas é isto mesmo, um freezer geralmente tem um consumo auto, e pico auto também, e outra provavelmente deve estar utilizando ao mesmo tempo que carrega, e só dois painéis de 255 watts não dará conta de mandar as baterias carregadas.

      Não sei que controlador está utilizando, nem qual é a capacidade da bateria.

      Assista esta aula: https://youtu.be/uNF-T1_-dQM

    • Leal disse:

      Bom dia, gostaria que me ajudasse tenho a bataria do carro para o por atrabalhar e tenho uma outra a gel para dar corrente para o interior da autocaravana,a do carro carrega a segunda quando o carro está a trabalhar, eu queria aplicar um painel solar,para as mesmas batarias mas não sei bem como.me poderia me ensinar a aplicar os fios corretamente ?o meu muito obrigada .

      Leal

  11. edison disse:

    eduardo, bom dia. Poderia, por fvr, me dar uma ajuda? tenho 6 vcc de bateria e quero saida de 110/220vac. se ligar esses inverosres comerciais (de carro) entrada 12 vcc/110 vac, funciona?? grato edison

  12. Gilson disse:

    Boa noite amigo! Minha dúvida é a seguinte: Tenho um painel de 150 watts, posso ligar nele duas baterias de 65 amp em série? Desde ja agradeço.

  13. Marcos Antonio V da Silva disse:

    Boa tarde Eduardo,
    Parabéns por todos os vídeos, são muito bons!
    Minha dúvida é se eu poderia ligar meus equipamentos da torre de internet diretamente em 24v sem o uso do inversor, eliminando assim as fontes do equipamentos.
    Exemplo: Painel Solar 24v –> Controlador de Carga –> Baterias 24v –> Equipamentos 24v.

    Obrigado,

    Marcos Antonio

    • Olá, bom dia Antônio, tudo bem?

      Creio que já deva ter respondido para você se não me engano no YouTube, mas vou deixar registrado por aqui também.

      Sim poderá ligar, mas terá que ver certinho a tensão máxima que cada equipamento da sua torre suporte, pois na hora de carregar as baterias com o controlador de carga em 24 volts, terá tensões entre 28,8 volts e 29,6 volts, e caso seus equipamentos não suportem variações grandes de tensão, poderá danificar os equipamentos lhe trazendo prejuísos.

      ——————————————————————————–

      https://bit.ly/Curso-Energia-Solar-Eduardo-Aquino

      Atenciosamente,
      Eduardo Aquino

  14. sebastiao fernandesbentes disse:

    Bom dia!
    Posso ligar uma placa solar de 100 walt em uma de 50 em paralelo?

  15. sandro sf disse:

    oi boa noite amigo to com uma duvida para eu estalar um painel solar de 150w/ ou 100w qual bateria eu devo colocar e qual controlador de carga solar deve colocar ,e mais qual inverso de tensao melhor para estes…obrigado no aguardo

    • Olá, bom dia tudo bem!

      Olha estas informações não da para falar exatamente assim por aqui em uma resposta de um comentário infelizmente.

      O mais indicado é fazer o Curso de Energia Solar que eu ofereço, e nele irá aprender em detalhes a fazer todo o dimensionamento necessário e saber quais equipamentos são necessários para cada projeto ou necessidade.

      ——————————————————————————–

      https://bit.ly/Curso-Energia-Solar-Eduardo-Aquino

      Atenciosamente,
      Eduardo Aquino

  16. @BBferreira disse:

    Boa tarde. Meu inverso e de 1000w os painéis 4 de 310 w 4 baterias estacionarias 220a posso ligar no inverso

  17. Hpnogueira10 disse:

    Caro Eduardo, gostaria de parabenizá-lo pelo site!! Realmente muito útil para pessoas que, assim como eu, estão tendo os primeiros contatos com a energia fotovoltaica. Se for possível, por gentileza, me auxilie neste caso. Preciso de energia para manter uma geladeira de 90w e algumas lâmpadas em um sistema off grid. Tenho 3 painéis de 270w; 3 controladores de carga de 30a; 3 baterias de 240a; e um inversor 12v/110v de 1200w. Qual a melhor configuração para esse esquema?

  18. damanga disse:

    Boa tarde :Eduardo,preciso de sua ajuda,tenho um inversor de 48v,6000w 220v e 8 baterias de 115Amp, e dez paineis solares 320w 6 controladores de carga 10A e um de 30A pwm, dois mppt 10A. isso e tudo mais não achei nenhum esquema de ligação em toda a internet,então vi vc que tinha esquema de 24v, serie -paralelo,então resolvi buscar resposta para minha duvida:claro se vc quiser me ajudar nessa.tem como vc me dizer como devo alimentar a minha casa com todo esse equipamento.por favor,aguardo retorno,abraço.

  19. saulo lorenzon disse:

    Boa noite Eduardo, em pesquisa internet a procura de manual de controlador carga T 40 SUN YOBA, encontrei explicação do mesmo no Yutub onde você comenta manuseio do mesmo bem explicado ai fui a procura saber mais sobre você, onde cheguei ao seu site.
    Aproveitando procurei sua pagina com referencia que irei explicar pois não encontrei.
    Tenho um conjunto de 5 placas solares de 140W cada instaladas em paralelo 12V, com um banco de 10 baterias de 200Amp. cada.
    Uso energia para casa toda em 12V, Tv, Radio, Luzes e uma geladeira de 240 litros com um inversor de 12 para 110V.
    Estou querendo usar este mesmo sistema para instalar um inversor de 12 para 220V de 2.000W, para ligar uma motobomba de 1/2 Cv, num periodo 2 a 3Hs por semana (só final de semana) uso casa fica fechada durante a semana.
    Obs: Moro em Florianópolis-sc, Se tiver algum manual que possa me ajudar favor enviar valor e conta que enviarei para compra,
    grato
    Saulo

  20. Leobackes disse:

    Ola Eduardo, gosto muito dos seus vídeos e ja aprendi muito com eles mas tenho uma dúvida quanto ao offgrid, você estava usando um controlador 40l com os quatro painéis que possui certo? Mas esse 40l só suporta 500w de entrada, e voce estava com aproximadamente 800w nele, tem algum problema? E outra coisa, utilizando painéis que produzem 30v+ em um banco 12v, eu estaria desperdiçando essa voltagem a mais dos painéis, ou por estar abaixando a voltagem a corrente aumenta? Agradeço desde ja!

    • Olá, bom dia!

      Não sei se reparou no vídeo, mas estou com meu sistema em 24 volts, logo este controlador de carga suporta 500 watts em 12 volts e 1000 watts em 24 volts.

      E sobre painéis de 30 volts em banco de 12 volts, se utilizar controlador de carga MPPT sim estará desperdiçando a diferença de tensão, já se for PWM não fará praticamente diferença nenhuma, porém de qualquer forma estará desperdiçando a tensão acedente.

      Atenciosamente,
      Eduardo Aquino

  21. cezar souza disse:

    boa noite professor parabéns pelos videos muito didáticos e só aumentou meu interesse pela energia solar estou começando meu sistema e comprei controlador gostaria da sua opinião sobre ele “80A Controlador Solar Do Carregador USB 1.5A 5 V Saída 12 V 24 V LCD Regulador de Painel Solar com Temporizador e Controle de Luz para a Iluminação de Carga”

    • Boa noite!

      Desculpe a demora em responder, mas o blog por enquanto é mais para material de apoio, logo não verifico com frequência as mensagens.

      Obrigado por acompanhar o canal e meu trabalho.

      Precisaria saber a Marca e Modelo do seu controlador de carga.

      Atenciosamente,
      Eduardo Aquino

  22. jeffferson lima disse:

    ola, quero participar do grupo no whatsapp sou de fortaleza e quero aprender mais sobre a área 85 9-87476125

    • Boa noite!

      Infelizmente o grupo no whatapp não existe mais.

      Atenciosamente,
      Eduardo Aquino

    • Mimosa disse:

      Boa noite carissimo Eduardo,
      gostaria de lhe pedir informacoes acerca de disjuntores a colocar num sistema fotovoltaico.

      Irei usar paineis de 230W— 36V, 7 Ah cada. para já irei montar 4 paineis em paralelo.
      Devo usar um disjunctor DC( paineis para controlador ) com Ah acima de 30 A?
      depois da controladora até á saida do Inversor que disjuntores devo usar ?
      Como se fazem os calculos?

      Nota :: controladora MPPT 60A.
      2 Baterias em serie 250A.
      Inversor onda pura 2400W nominal.

      Obrigado.

    • Boa noite Caro colega!

      Desculpe a demora em responder, ando bastante corrido por aqui.

      Então o correto é utilizar disjuntores DC, e sim tem que usar entre painel/controlador e também entre baterias/inversor

      Do painel para o controlador para a quantidade acima especificada o disjuntor mais próximo comercialmente creio que será de 32A

      Já das baterias para o inversor terá que usar disjuntor de 100A, pois neste ponto terá esta corrente circulando tendo em vista que estará utilizando o sistema em 24 volts conforme menciona acima com duas baterias em série.

      E terá que utilizar bitola de fio adequada para esta corrente.

      Atenciosamente,
      Eduardo Aquino

  23. Wil Diniz disse:

    Bom dia
    Tenho uma dúvida
    Tenho 4 placas de 250 w isso vai me dar 1000w
    Eu conseguirei econimizar em media quanto na conta de luz sabendo que meu consumo mensal e de 300 kWh.
    Outra dúvida
    Onde eu devo ligar o fio final que sai do inversor.
    Devo ligar no quadro de energia ou na toma da casa como eu tenho visto em alguns vídeos.
    Grato.

    • Bom dia!

      Sobre o quanto irá economizar isto irá depender diretamente de quanto tempo tem irradiação máxima de sol em sua localidade, pois este valor de 250 watts de cada placa é valor de pico, ou seja quando o sol está no máximo de sua irradiação, portanto para saber realmente, temos que saber a média de irradiação solar na sua região, sobretudo em sua residência.

      Já sobre como ligar a saída do inversor, isto dependerá de que tipo de inversor você tem, se for ongrid deverá ligar direto em uma tomada, se for offgrid deverá ligar os aparelhos na tomada de saída do inversor, pois este tipo de inversor não pode ser ligado a energia elétrica.

      Muitos automatizam o sistema e ligam o mesmo direto no quadro de forma com um sistema de contactora, porém em nenhum momento poderá ligar o inversor com a presença de tensão da rede elétrica, pois isto danificará seu inversor, caso o mesmo seja offgrid.

      Caso já tenha o sistema de mais detalhes, principalmente de que tipo de inversor estamos falando.

      Sobre a irradiação sugiro a leitura deste artigo aqui mesmo no blog: http://www.eduardoaquino.com.br/atlas-solarimetrico-do-brasil/

      Desta forma conseguirá entender melhor sobre irradiação solar.

      Atenciosamente,
      Eduardo Aquino

  24. Rinaldo disse:

    Boa tarde,

    Não entendi ainda como funciona o controlador: 12v/24v é na entrada ou saída? Normalmente um painel solar de 250w traz 30v ou mais volts. Como saber corretamente qual controlador utilizar?

    Ficou 10 a explicação sobre as ligações.

    Obrigado,

    Rinaldo

    • Bom dia Rinaldo!

      Referente a sua dúvida sobre a tensão dos controladores de carga, a maioria é automático, ou seja este controle é feito quando se conecta a bateria ao controlador, o controlador identifica a tenção das baterias conectadas, se é 12 volts ou 24 volts, e ai faz o chaveamento automático.

      Caso tenha painéis de 250 watts a tensão nominal seria de 37.5 volts em circuito aberto, logo entraria para o controlador algo em torno de 30.2 volts, e caso esteja conectado ao controlador baterias de 12 volts, o mesmo fornecerá a tensão necessária para carregamento desta bateria, e caso esteja conectado baterias de 24 volts a mesma coisa.

      Agora caso tenha conectado ao controlador painéis de 150 watts a tensão nominal é de cerca de 27 volts, e será fornecido para o controlador algo em torno de 22.5 volts, porém neste caso caso conecte baterias em 24 volts terá problemas, pois para que se carregue baterias de 24 volts temos que ter em média 26.5 volts em circuito aberto para que possa ser carregado as baterias, e com painéis de 150 watts não terá esta tensão.

      No cenário acima poderá utilizar apenas baterias de 12 volts.

      Atenciosamente,
      Eduardo Aquino

    • Rinaldo disse:

      Bom dia Eduardo,

      Agora entendi, muito obrigado pela explicação.

      Rinaldo

  25. Claudinei disse:

    Muito legal, com certeza sanou dúvidas de muitas pessoas.

  26. Alexandre disse:

    Eduardo, ficou muito bom, parabéns pela sua dedicação.

    • Bom dia Alexandre!

      Valeu, é muito bom poder fazer vídeos e artigos que ajudam as pessoas e me ajudam a crescer também.

      Atenciosamente,
      Eduardo Aquino
