Tensão de Carga e Flutuação de Baterias em 24 volts


Compartilhar

Tensão de Carga e Flutuação Baterias em 24 Volts estacionárias ou chumbo ácido em sistema de energia solar fotovoltaica.

Você sabe qual é a ideal?

Aprenda nesta aula que explico com mais detalhes.

Mais uma dúvida muito frequente que os profissionais e amadores envolvidos com energia fotovoltaica tem.

E é de extrema importância saber exatamente estas tensões.

Nesta aula bem rápida, estarei tirando esta dúvida para que você tenha um banco de baterias com o melhor desempenho possível e também para que dure mais tempo.

Tensão de Carga e Flutuação

A tensão de carga de uma bateria ou banco de bateria é uma etapa muito importante e deve ser seguida com rigor.

Pois do contrário poderá danificar a bateria ou banco de baterias.

Bem como simplesmente prejudicando sua autonomia e reduzindo de forma drástica a vida útil.

Em energia solar é bem complicado estas tensões.

Pois geralmente não conseguimos atingir as tensões ideais com os controladores de carga mais simples, e quando conseguimos configurar.

Na maioria das vezes não temos tempo suficiente para manter um determinado estágio.

Outro problema é que na energia solar fotovoltaica offgrid, a tensão varia muito devido a condições climáticas.

Principalmente nuvens que passam na frente do sol, fazendo com que a tensão caia nas placas solares.

E consequentemente caíam também na saída de carga das baterias.

Mas você pode contornar isto modificando ligeiramente estas tensões dependendo do que o fabricante da bateria indica.

Porém em meu sistema e testes no meu laboratório eu utilizo tensões maiores conforme descreverei abaixo.

Veja as tensões que utilizo:

Para Tensão de Carga, ou Absorção e Equalização: 16 volts à 16,2 volts.

Para tensão de Flutuação: 14,4 volts à 14,8 volts e as vezes até 15,2 volts.

Isto devido ao fato de que não temos como gerar energia com o sol pelo tempo necessário para manter estas tensões nas baterias, e desta forma consigo garantir que terei o tempo maior possível, ainda que não seja o ideal.

Assim é melhor do que um tempo pequeno, e ai com certeza vai prejudicar as baterias.

Mas isto pode danificar a bateria?

Não irá danificar a bateria, pois não teremos esta tensão o tempo todo com uma corrente de 10% sobre os terminais das baterias no sistema solar.

Primeiro teremos a carga em corrente constante, o que começa geralmente com a tensão que a bateria encontra-se quando terminou seu ciclo de descarga, esta corrente deve ser de 10% à no máximo 25% da capacidade da bateria ou banco de baterias.

A corrente na etapa de corrente constante vai diminuindo conforme a bateria vai pegando carga, pois é a corrente que circula pela bateria que faz com que ela tenha a maior quantidade de carga possível.

Porém para finalizar a carga até 100% devemos ter o segundo estágio de carga que é o estágio de tensão constante, nos controladores de carga solar, é conhecido como Absorção (Absorption) ou até mesmo Equalização.

Quando chegamos nesta estágio a corrente que a bateria está solicitando ao controlador de carga é cerca de 2% à 3% em relação ao início da carga.

Neste ponto precisamos ter esta tensão de Absorção, ou tensão constante por um período de 3 à 5 horas sobre a bateria com uma corrente de no máximo 5% de sua capacidade, porém na energia solar fotovoltaica, quando isto acontece na maioria dos dias, já estamos a um horário do dia em que estamos com potencial de geração bem menor do que deveria.

Logo se não deixarmos a tensão de carga e flutuação praticamente as mesmas não conseguiremos ter a tensão constante pelo tempo que precisamos que no caso é de 3 à 5 horas.

O tempo que devemos manter esta tensão depende da profundidade de descarga da sua bateria, geralmente com descargas a no máximo 11,8 volts, este tempo é médio de 4 horas, claro dependendo da marca e construção da bateria.

Ótimos resultados

Em meus testes e em meu sistema de energia solar principal obtive ótimos resultados e o rendimento e autonomia do banco de baterias aumentou muito depois de proceder desta forma, porém você deverá fazer testes para ver qual é a melhor tensão para seu caso, mas para carga de bateria chumbo ácido é praticamente sempre estas tensões, pois a tecnologia é a mesma, o seja chumbo ácido.

Minhas baterias já vão para 2 anos em meu sistema desta forma, descarrego no máximo a 12,2 volts, que em meu sistema é 24,4 volts pois a tensão nominal é de 24 volts, e desta forma as baterias estão iguais a quando comprei, ou seja com a mesma capacidade e resistência interna, pois utilizo o equipamento abaixo para fazer a aferição.

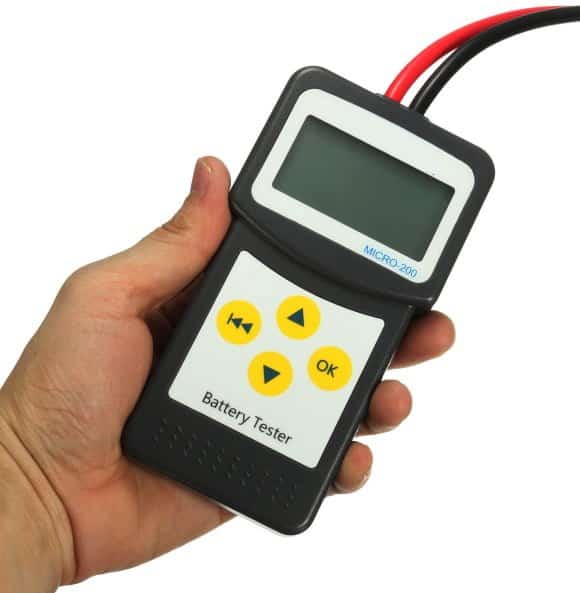

Analisador de baterias

Analisador de Baterias - Eudardo Aquino

Analisador de Baterias – Eduardo Aquino

Ao lado esquerdo deste texto, você pode ver o equipamento que será utilizado para fazer a analise das baterias.

Com este equipamento é possível fazer a medição da resistência interna, da tensão de cada bateria e também o valor atual de CCA que a bateria tem.

Podemos também ver o tempo de vida útil restante de cada uma das baterias do banco de baterias na energia solar.

É um equipamento importado da China e você pode comprar o seu no link abaixo na loja banggood.

O meu eu comprei neste loja e chegou muito rápido.

✔Compre o Analisador de baterias AQUI: http://bit.ly/AnalisadorDeBaterias



Conclusão

Portanto desta forma é possível contornar o problema que temos na geração de energia solar offgrid, ou seja não temos como fornecer uma corrente constante nem tensão constante ao banco de baterias pelo tempo ideal, que pode ser de 16 à 24 horas dependendo do banco de baterias, da profundidade de descarga e de outros fatores.

Veja mais dicas importantes em algumas aulas em vídeo abaixo:

Separei para você algumas das aulas que tenho no YouTube para lhe ajudar a manter a vida útil e autonomia das suas baterias sempre com boa performance, seja em energia solar ou em outra forma que utiliza baterias chumbo ácido.

Tensão de Carga e Flutuação de Baterias em 24 volts | T8 • #266

Energia Solar | Dicas Importantes Sobre Banco de Baterias | T8 • #205

Bateria Estacionária: Calculando em Watt-Hora | T8 • #221

Bateria Estacionária: Entendendo Profundidade de Descarga e Curva de Descarga | T8 • #222

Você encontra mais aulas como as acima em meu canal no YouTube, visite o canal aqui: http://bit.ly/YouTubeEduardoAquino
